Peñaflor se asienta sobre la cuenca del río Mapocho, donde los depósitos fluviales cuaternarios presentan arenas limosas y graves arenosas con densidades relativas que a menudo no superan el 40% en los primeros 8 metros. Esta condición geológica, sumada a una napa freática que en sectores como Malloco asoma a menos de 3 metros de profundidad, exige un control riguroso de la compactación antes de cualquier cimentación. El diseño de vibrocompactación que aplicamos aborda precisamente ese desafío: aumentar la compacidad in situ mediante vibradores de profundidad, reduciendo el potencial de asentamiento sísmico en una zona clasificada como sísmica 3 según la NCh433.Of1996 Mod.2012. Para proyectos que requieren una caracterización previa detallada, el ensayo CPT permite verificar la estratigrafía y la resistencia de punta antes de definir la malla de tratamiento.
En suelos con menos del 15% de finos, la vibrocompactación puede elevar la densidad relativa del 40% al 85% en una sola pasada.
Descripción del proceso

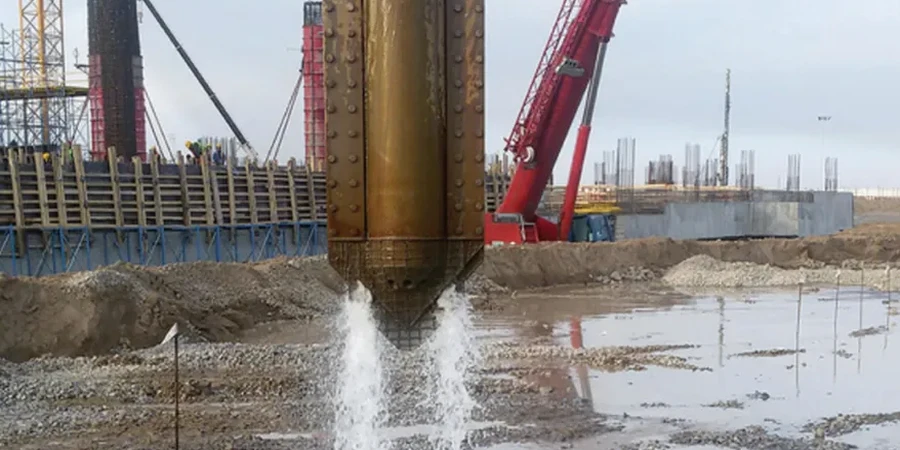

El equipo central que utilizamos en Peñaflor consiste en un vibrador de aguja accionado hidráulicamente, montado sobre grúa de orugas, que alcanza entre 1800 y 2200 revoluciones por minuto con una amplitud ajustable según la granulometría del terreno. La técnica de diseño de vibrocompactación se basa en la transmisión de ondas de corte horizontales que reorganizan las partículas del suelo, eliminando los vacíos intersticiales. Durante la ejecución, monitoreamos en tiempo real la potencia consumida y la velocidad de penetración, parámetros que se correlacionan directamente con la densidad relativa alcanzada. El espaciamiento de los puntos de compactación se define mediante mallas triangulares o cuadradas, típicamente entre 2.0 y 3.5 metros, ajustadas según los resultados de los ensayos post-tratamiento. La verificación final se realiza con ensayos SPT o CPT cada cierta cantidad de metros cuadrados, asegurando que el factor de seguridad contra licuefacción supere 1.3, tal como exige la práctica chilena para suelos granulares saturados.
Aspectos locales
Peñaflor registró intensidades de Mercalli VII durante el terremoto del 27 de febrero de 2010, un evento que evidenció la vulnerabilidad de los suelos arenosos sueltos en la zona poniente de Santiago. Omitir un diseño de vibrocompactación en depósitos con densidad relativa inferior al 50% implica exponer la estructura a asentamientos diferenciales por reacomodo granular durante un sismo, o peor aún, a la pérdida total de capacidad de soporte por licuefacción. En terrenos cercanos al lecho del Mapocho, donde el nivel freático fluctúa con los deshielos cordilleranos, el riesgo se magnifica porque la saturación temporal del suelo reduce las tensiones efectivas. Nuestro diseño incorpora el análisis del potencial de licuefacción según la metodología de Seed & Idriss, asegurando que la energía de compactación se concentre en los horizontes críticos y que la verificación post-tratamiento confirme la mitigación del peligro antes de autorizar la construcción de losas o fundaciones.
Preguntas más comunes
¿Qué tipo de suelos en Peñaflor se benefician más de la vibrocompactación?
Los suelos granulares limpios con menos del 15% de finos, como las arenas y graves arenosas de los depósitos fluviales del Mapocho, responden de manera óptima. En estos materiales, la vibración reduce los vacíos y aumenta la fricción interna, mitigando el riesgo de asentamiento sísmico.
¿Cómo se verifica que la vibrocompactación funcionó correctamente?
Se realizan ensayos de penetración estándar (SPT) o de cono (CPT) antes y después del tratamiento. La comparación de los valores de N60 o de resistencia de punta permite cuantificar el incremento de densidad relativa y asegurar que se ha alcanzado el objetivo de diseño en toda la profundidad tratada.
¿Cuál es el costo de un proyecto de vibrocompactación en Peñaflor?
El rango de inversión para un diseño de vibrocompactación en esta zona varía entre $683.000 y $2.291.000, dependiendo de la profundidad a tratar, la accesibilidad del terreno y la densidad de puntos de la malla requerida para alcanzar la compactación especificada.
¿Qué normativa sísmica se aplica al diseño de vibrocompactación en Chile?
El diseño se rige por la NCh433 en cuanto a la clasificación sísmica del suelo y por la NCh3171 para el cálculo de tensiones admisibles. Además, se sigue la metodología internacional de Seed & Idriss para evaluar el potencial de licuefacción en arenas saturadas.
