La NCh3171 establece los requisitos para la ejecución del ensayo de penetración de cono, y en Peñaflor su aplicación es determinante. Los suelos del valle, con intercalaciones de gravas arenosas y limos de la cuenca del río Mapocho, requieren un perfil estratigráfico sin vacíos de información. A diferencia del SPT, el CPT registra de forma continua la resistencia de punta (qc) y la fricción lateral (fs). En terrenos donde la napa freática fluctúa entre los 3 y 6 metros de profundidad según la temporada de riego, el ensayo CPT permite detectar lentes de suelo blando que un muestreo cada metro podría pasar por alto. Complementamos esta técnica con ensayos de granulometría para calibrar la clasificación del suelo a partir del índice de comportamiento, cerrando el ciclo de interpretación geotécnica sin mover el material del sitio.
El CPT en Peñaflor entrega un perfil continuo cada 2 cm, eliminando los vacíos de información del muestreo tradicional en suelos intercalados del valle.
Descripción del proceso
El crecimiento de Peñaflor hacia los faldeos del cerro, combinando el casco histórico con nuevas parcelaciones en el sector de Malloco, ha puesto a prueba la capacidad portante de suelos con orígenes diversos. La penetración estática con cono eléctrico mide hasta tres parámetros simultáneos: resistencia de punta, fricción lateral y presión de poros cuando se utiliza piezocono. El equipo consta de un penetrómetro de 20 toneladas de empuje montado sobre orugas, con sistema de adquisición digital que entrega la lectura cada 2 centímetros de avance. Esto genera un perfil de alta resolución, donde las correlaciones empíricas permiten estimar el ángulo de fricción interna en arenas y la resistencia al corte no drenada en suelos finos, parámetros clave para el diseño de fundaciones superficiales en las zonas de expansión urbana de la comuna.
Aspectos locales

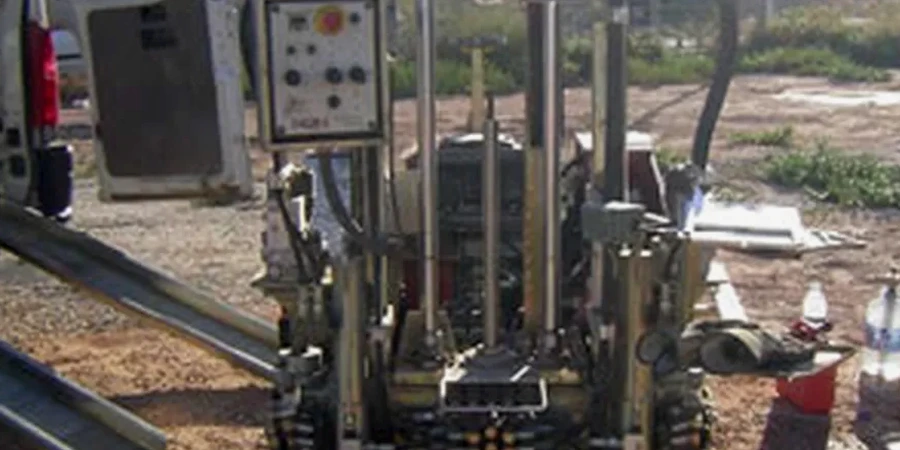

El penetrómetro de 20 toneladas que desplazamos a Peñaflor va montado sobre un tren de rodaje oruga con anclaje hidráulico al terreno. Antes de iniciar el hincado continuo a 2 cm/s, se verifica la verticalidad del mástil con un inclinómetro incorporado; una desviación mayor a 2 grados falsea la resistencia de punta en suelos estratificados. El riesgo principal en la zona es el rechazo prematuro por contacto con bolones de río, frecuentes en los depósitos aluviales del Mapocho. Cuando el cono enfrenta un clasto de gran tamaño, la presión sube abruptamente y puede dañar la celda de carga si no se detiene el avance. Por eso el operador monitorea en tiempo real la curva qc y fs, y ante un pico anómalo, se extrae el tren de varillas para evitar una reparación costosa y días de paralización en obra.
Preguntas más comunes
¿Qué diferencia hay entre un CPT y un sondaje SPT en los suelos de Peñaflor?
El CPT registra la resistencia del suelo de forma continua sin extraer muestras, mientras que el SPT recupera muestra alterada cada metro. En los suelos intercalados de Peñaflor, con lentes de arena y limo, el CPT detecta capas de pocos centímetros que el SPT puede no registrar. La elección depende del tipo de proyecto y la necesidad de obtener o no muestras físicas para ensayos de laboratorio.
¿Hasta qué profundidad pueden ensayar en Peñaflor?
Con nuestro equipo de 20 toneladas de empuje, en los suelos típicos del valle alcanzamos entre 20 y 25 metros de profundidad. El límite real lo determina la resistencia del terreno: si encontramos un estrato muy denso o bolones de río, el ensayo se detiene para proteger la instrumentación.
¿Cuánto cuesta un ensayo CPT en Peñaflor?
El costo varía según la profundidad alcanzada, la ubicación del sitio y si se requiere CPT estándar, piezocono o sísmico. El rango para un ensayo típico en la comuna está entre $81.000 y $124.000. Incluye el informe con perfil de resistencia, clasificación de suelo y parámetros geotécnicos derivados.
¿Se puede usar el CPT para diseñar fundaciones en Peñaflor?
Sí. Las correlaciones del CPT con parámetros como el ángulo de fricción en arenas y la resistencia al corte no drenada en suelos finos están ampliamente validadas. Para proyectos en Peñaflor, entregamos la capacidad de carga admisible y estimaciones de asentamiento directamente a partir del perfil CPT, cumpliendo con la NCh3171 y la práctica internacional.
