La cuenca del río Mapocho ha depositado en Peñaflor un perfil estratigráfico complejo, donde las gravas arenosas con bolones alternan con lentes de limo de baja plasticidad, situación que exige un control riguroso de la capacidad de arrancamiento en cualquier sistema de anclaje. A una cota cercana a los 395 msnm y con la napa freática oscilando estacionalmente entre 6 y 12 metros de profundidad, el diseño de anclajes activos y pasivos no puede basarse únicamente en correlaciones estándar de tabla; requiere una campaña de investigación que combine ensayos de penetración estándar para estimar la densidad relativa del depósito y, en zonas con mayor presencia de finos, ensayos de límites de Atterberg que permitan predecir el comportamiento drenado de la interfaz bulbo-terreno. La proximidad al cerro Lonquén introduce además intercalaciones de roca alterada, donde la longitud del bulbo y la presión de inyección deben calibrarse con criterios de rotura frágil para evitar el estallido hidráulico durante la puesta en carga.
En suelos aluviales como los de Peñaflor, la diferencia entre un anclaje activo y uno pasivo no es solo conceptual: define la capacidad de la estructura para controlar deformaciones antes de que aparezca la primera fisura.
Descripción del proceso
Con una población que supera los 90.000 habitantes y un crecimiento inmobiliario que avanza hacia el poniente de la comuna, Peñaflor enfrenta desafíos geotécnicos donde la estabilidad de excavaciones profundas depende de anclajes que trabajen en suelos con ángulos de fricción interna cercanos a los 38 grados pero con cohesión aparente casi nula. Un anclaje activo bien concebido aplica una precarga controlada, típicamente entre el 60% y el 80% de la carga última teórica, verificada mediante ensayos de arrancamiento según NCh 165, para luego bloquear la cabeza contra el elemento estructural; el anclaje pasivo, en cambio, solo moviliza resistencia cuando la estructura se deforma, lo cual lo hace preferible en muros de contención flexibles donde la interacción suelo-estructura admite desplazamientos laterales moderados. La longitud libre del tendón se extiende más allá de la cuña activa de falla, mientras que el bulbo se ancla en suelo competente, garantizando que la transferencia de carga al terreno sea uniforme y sin concentraciones de tensión que induzcan fluencia localizada.
Aspectos locales
Un error recurrente en proyectos de edificación en Peñaflor es asumir que la capacidad de arrancamiento de un anclaje se mantiene constante a lo largo de todo el predio, ignorando la variabilidad lateral de los depósitos fluviales que en distancias cortas pueden pasar de grava limpia a arena limosa con materia orgánica. Esta simplificación conduce a recalces de emergencia cuando los anclajes fallan por arrancamiento progresivo, especialmente en temporada de lluvias, cuando la saturación parcial del terreno reduce la succión matricial y, con ella, la resistencia al corte efectiva. La única defensa técnica contra este escenario es un programa de ensayos de idoneidad que cubra al menos el 5% de los anclajes instalados, con seguimiento de ciclos de carga-descarga y medición de desplazamiento residual en la cabeza, documentando cada etapa para que el ingeniero responsable pueda ajustar la longitud de bulbo o la presión de inyección antes de autorizar la siguiente fase de excavación.
Normativa aplicable
NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, EN 1997-1:2004 (Eurocódigo 7) - Proyecto geotécnico, Parte 1: Reglas generales, NCh 165 - Standard Test Methods for Deep Foundation Under Static Axial Tensile Load (adaptado para anclajes), PTI DC35.1-14 - Recommendations for Prestressed Rock and Soil Anchors, DIN 4125:1990 - Verpressanker; Kurzzeitanchor und Daueranker
Preguntas más comunes
¿Qué diferencia hay entre un anclaje activo y uno pasivo en un proyecto en Peñaflor?
El anclaje activo se tesa contra la estructura inmediatamente después de su instalación, aplicando una carga de bloqueo que elimina desplazamientos antes de que actúen las cargas de servicio. El anclaje pasivo no recibe pretensado inicial; su resistencia se moviliza gradualmente a medida que la estructura sufre deformaciones. En los suelos aluviales de Peñaflor, los anclajes activos se prefieren en excavaciones profundas y estribos de puentes donde el control de deformaciones es crítico, mientras que los pasivos son adecuados para estabilización de taludes y muros de contención flexibles con menor exigencia de rigidez.
¿Cuál es el costo estimado de un diseño de anclajes para un proyecto en Peñaflor?
El diseño de anclajes activos o pasivos en Peñaflor, incluyendo investigación geotécnica previa, memoria de cálculo, planos de detalle y especificaciones técnicas, se sitúa en un rango de $485.000 a $1.681.000, dependiendo del número de anclajes, la complejidad estratigráfica y la profundidad de excavación. El costo final se ajusta tras evaluar la campaña de sondajes y los ensayos de arrancamiento requeridos.
¿Qué parámetros del suelo de Peñaflor son determinantes para calcular la longitud del bulbo?
La densidad relativa de las gravas arenosas, estimada mediante ensayos SPT o correlaciones con CPT, y el ángulo de fricción interna drenado son los parámetros dominantes. En sectores con lentes de limo, la plasticidad y la humedad natural también influyen en la adherencia bulbo-suelo. La profundidad de la napa freática estacional es otro factor crítico, ya que la saturación reduce la tensión efectiva y, con ella, la resistencia al arrancamiento.
¿Qué normativa se aplica al diseño sísmico de anclajes en Chile?
El diseño sísmico de anclajes en Chile se rige por la NCh2369.Of2003 para instalaciones industriales y por el Decreto Supremo N°61 (DS61) que define la clasificación sísmica del suelo. En complemento, se aplican las disposiciones del ACI 318-19 Capítulo 17 para el diseño de anclajes al concreto, y las recomendaciones del PTI DC35.1-14 para el dimensionamiento del bulbo y la protección contra corrosión. Para anclajes en suelo, la FHWA Geotechnical Engineering Circular N°4 proporciona guías actualizadas sobre métodos de diseño.
¿Cuánto dura un anclaje permanente en las condiciones de suelo de Peñaflor?

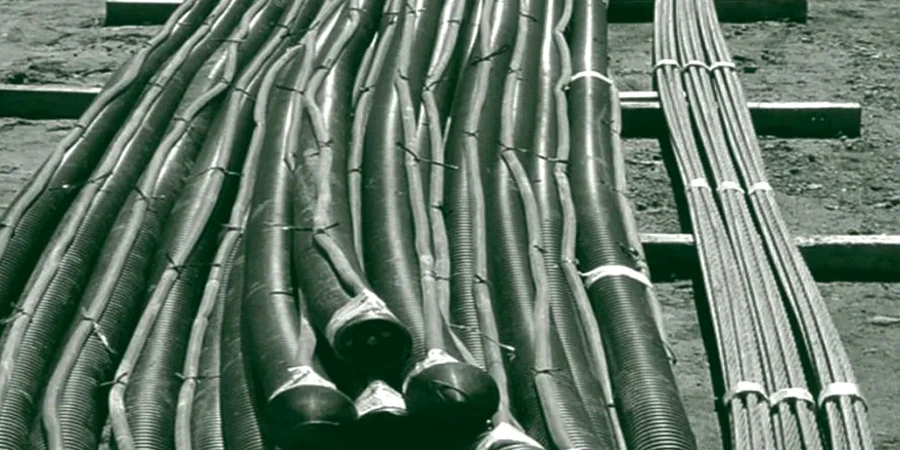

Un anclaje permanente diseñado según las recomendaciones PTI DC35.1, con doble protección anticorrosiva (vaina corrugada más lechada de cemento y tubería de PVC externa), puede superar los 75 años de vida útil en suelos no agresivos. En Peñaflor, donde el pH del suelo es neutro a ligeramente alcalino y los cloruros son bajos, el riesgo de corrosión es moderado; sin embargo, se recomienda un monitoreo periódico de la carga residual en anclajes representativos mediante celdas de carga o ensayos de re-tesado cada 5 años.
