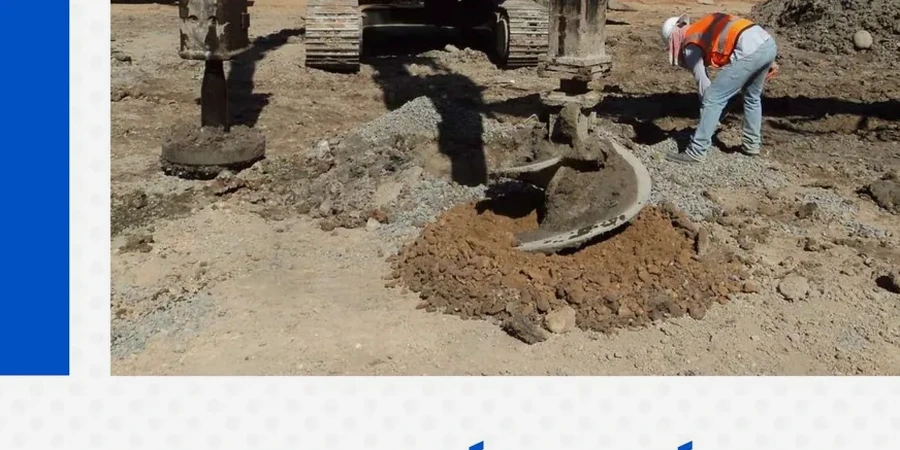

Columnas de Grava en Peñaflor: Mejoramiento de Suelo Antes de Cimentar

Peñaflor se asienta sobre suelos de origen fluvial con predominancia de limos y arenas finas de baja compacidad, un perfil que en la práctica se traduce en asentamientos excesivos cuando no se trata a tiempo. El terremoto de 2010 dejó varios inmuebles con daños por licuefacción y deformación diferencial cerca del río Mapocho, y desde entonces las revisiones geotécnicas en la comuna se volvieron más estrictas. Para proyectos sobre depósitos blandos de más de 4 metros de espesor, el diseño de columnas de grava resulta la alternativa más confiable. No es una solución genérica; cada malla de columnas se ajusta a la carga de la estructura y al perfil estratigráfico puntual, que en esta zona cambia en pocos metros. Cuando la campaña de base incluye un ensayo CPT en la terraza baja, obtenemos la resistencia de punta y fricción continua sin alterar la muestra, dato indispensable para afinar el diámetro y la separación de las columnas.

En Peñaflor, una columna de grava bien ejecutada reduce el asentamiento total más del 60% comparado con el terreno sin tratar.

Descripción del proceso

Hace dos temporadas trabajamos en un galpón logístico cerca del acceso sur de Peñaflor. El suelo original era un limo arenoso con SPT de apenas 3 golpes en los primeros 5 metros. La vibrosustitución con columnas de grava elevó la capacidad de soporte de 0.6 kgf/cm² a más de 2.1 kgf/cm² en la zona tratada, suficiente para una losa de piso con montacargas de 4 toneladas. El proceso es directo: un vibrador de aguja penetra hasta la profundidad de diseño, se alimenta grava limpia por la boca y se compacta por etapas, desplazando el suelo blando. Medimos el consumo de grava en cada metro de columna y la presión de compactación en tiempo real. Para obra habitacional de densidad media, combinamos este sistema con un estudio de SPT previo que confirma la mejora alcanzada y permite al revisor independiente validar los parámetros de diseño sin objeciones.

Aspectos locales

El error más repetido en la zona es asumir que un suelo limoso con algo de arena se comporta como un dren libre durante la vibrocompactación. En Peñaflor los limos contienen un porcentaje de finos (pasa malla #200) arriba del 35%, y sin la vibrosustitución correcta la presión de poros no se disipa rápido, la densificación es mínima y la mejora no se sostiene. Otro fallo común: omitir el control de grava por metro de columna. Si el vibrador solo desplaza sin reemplazar volumen, la columna queda discontinua y el asentamiento reaparece en los primeros meses de operación. Nos ha tocado auditar proyectos donde la malla se diseñó con separaciones de 3 metros en terrenos que exigían 1.8 metros; el resultado fue una losa fisurada antes de recibir la carga de servicio.

Parámetros técnicos

Parámetro	Valor típico
Diámetro típico de columna	0.60 – 1.00 m
Profundidad de tratamiento	4 – 12 m (según perfil)
Separación entre ejes (malla triangular)	1.5 – 2.5 m
Material de relleno	Grava limpia (D15 ≥ 12 mm, Cu ≥ 2.5)
Factor de mejoramiento (n)	2.0 – 3.5 en limos arenosos
Vibrador de aguja	Potencia ≥ 130 kW, frecuencia 30-50 Hz
Control de calidad mínimo	Consumo de grava + CPT post-ejecución

Servicios adicionales

Diseño de malla y ejecución de columnas de grava

Definimos separación, diámetro, profundidad y secuencia de instalación según la carga estructural y la estratigrafía real de Peñaflor. Incluye vibrosustitución con control de consumo de grava y presión de compactación por columna.

Verificación post-tratamiento con CPT y SPT

Ejecutamos ensayos de penetración antes y después de la mejora. El CPT aporta perfil continuo de resistencia; el SPT permite muestreo directo para correlacionar ángulo de fricción y módulo de deformación del conjunto suelo-columna.

Normativa aplicable

NCh 1508:2014 – Estudio de mecánica de suelos, NCh 433.Of1996 Mod.2012 – Diseño sísmico de edificios, NCh 2369.Of2003 – Diseño sísmico de estructuras industriales, NCh 1516 – Standard Test Method for Standard Penetration Test (SPT), ASCE Geo-Institute – Improvement Technical Committee

Preguntas más comunes

¿Qué tipo de suelo en Peñaflor se beneficia más con columnas de grava?

Principalmente limos arenosos blandos y arenas limosas sueltas con SPT menor a 8 golpes. En la terraza fluvial de Peñaflor estos depósitos aparecen entre 1.5 y 6 metros de profundidad y responden bien a la vibrosustitución porque la grava compactada crea un drenaje vertical que acelera la consolidación.

¿Cuánto cuesta el diseño e instalación de columnas de grava en Peñaflor?

El rango habitual de inversión va de $653.000 a $2.140.000, dependiendo de la superficie a tratar, la profundidad de las columnas y la cantidad de puntos. Cada proyecto requiere una cubicación previa que entregamos sin costo dentro de la comuna.

¿En cuánto tiempo se completa un tratamiento con columnas de grava para una vivienda?

Para una vivienda unifamiliar con 40 a 60 columnas de 5 metros de profundidad, la instalación toma de 2 a 3 días en condiciones normales de acceso. Luego se programa el control post-ejecución con CPT, que suma media jornada adicional.

¿Las columnas de grava eliminan por completo el riesgo de asentamiento?

No lo eliminan, lo reducen a un valor admisible para la estructura. El diseño apunta a que el asentamiento total y diferencial quede bajo los límites de servicio; en los limos de Peñaflor logramos reducciones típicas del 60-70% respecto al suelo natural.
